Kermi Ventilheizkörper Plan-V Typ 10, BH 305mm, BL 405mm, weiß, links, ohne Abdeckung

KERMI Plan-Ventilheizkörper (Niedertemperatur-Heizkörper) aus Stahlblech gem. EN 442

• Mit integriertem, verstellbarem Ventileinsatz
• Der kV-Wert ist werksseitig voreingestellt und auf die Wärmeleistung abgestimmt
• Plane Frontplatte, ohne umlaufende Sicken
• Rückseite profiliert, Sickenteilung 33 1/3 mm

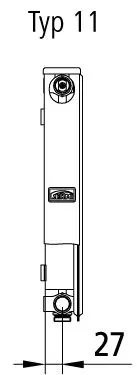

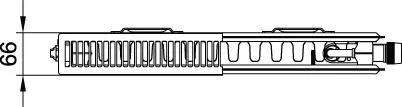

• Übergreifende obere Abdeckung und geschlossene seitliche Blenden (Typ 11)

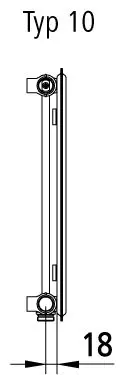

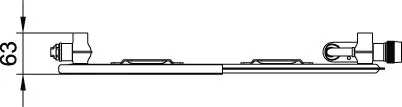

• Typ 10 mit seitlich umgreifender Planfront und oberem festen Kantenschutz
• Inkl. auf System abgeglichenes Bohrkonsolen-Montageset, welches die Anforderungsklasse 2 gemäß der Richtlinie VDI 6036 erfüllt
• Blind- und Entlüftungsstopfen eingeschraubt
• Montagefertig in baustellengerechter Schutzverpackung
• Die Bauausführung entspricht den Anforderungen der GUV
• Ausgezeichnet mit dem RAL-Gütezeichen. Serienfarbe weiß (RAL 9016)

 therm-x2 Plan-Ventil

Anschlüsse
2 x G 3/4" Außengewinde für Klemmver-
schraubung unten rechts, bei
Einrohr: Bypassverschraubung verwenden
3 x G 1/2" Innengewinde seitlich

Betriebsbedingungen
Max. Betriebstemperatur 110 °C,
max. Betriebsdruck 10 bar (Prüfdruck 13 bar)

Lieferumfang
Typ 10: Mit voreingestelltem Ventil sowie
eingeschraubtem Blind- und Entlüftungsstopfen
Typ 11 - 33: Mit voreingestelltem Ventil,
oberer Abdeckung, seitlichen Blenden sowie
eingeschraubten Blind- und Entlüftungsstop-
fen. Montageset bei allen Typen beigepackt,
Bauhöhe 200: ohne Laschen und Befesti-
gungszubehör, ohne x2 Technik

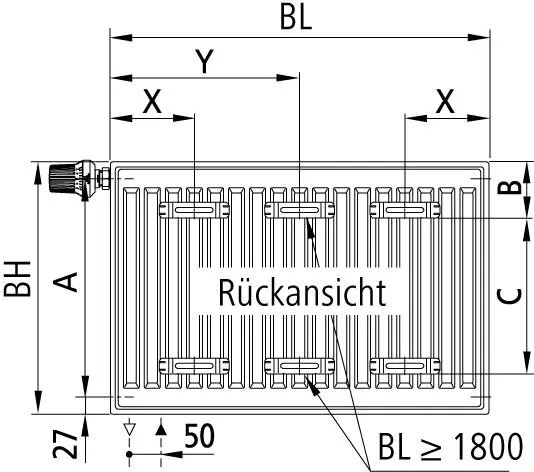

Befestigung: 4 Laschen an der Rückseite des Heizkörpers
(ab Baulänge 1800, 6 Stück) Montageset serienmäßig
beigepackt (außer Bauhöhe 205)

Lackierung
Kermi weiß (RAL 9016).
