Wolf Wärmepumpencenter CHC-Monoblock 07/300-50S mit Trennspeicher

Wolf Wärmepumpencenter CHC-Monoblock 07/300-50S mit Trennspeicher:

Modularer Wärmeerzeuger (Aufstellfläche max. 0,6 m2), Komponenten in einer Einheit, kombinierbar mit zentraler Wohnraumlüftung WOLF CWL-T-EXCELLENT.
Wärmepumpencenter bestehend aus:
280l Warmwasserspeicher nach DIN4753 aus emailliertem Stahl S235JR mit 3,0m2-Glattrohrwärmetauscher und PU-Hartschaumwärmedämmung (0,024 W/mK), Befüll- und Entleerungs-Hahn und Tauch-hülse, inkl. Magnesiumschutzanode.
50l Trennpufferspeicher (Stahl S235JR) für Abtauenergie und als hydraulische Systemtrennung, PU-Hartschaum- wärmegedämmt (Wärmeleitfähigkeit 0,024 W/mK), geeignet für Kühlbetrieb mit Kaltwassertemperaturbereich von 18°C- 25°C.
Edelstahlwellrohr-Verrohrungssets, (1.4404) mit EPDM-Dämmung und Steckverbindungen PLUG&SEAL zur leichten und schnellen Montage.
MAG, 24 Liter, Max. Betriebsdruck 2,5bar, für Heizung nach DIN EN 13831, inkl. Kappenventil mit Entleerung für unbeabsichtigtes Schließen gemäß DIN EN 12828.
Bedienmodul BM-2 inkl. Außentemperatur- fühler, zur witterungsgeführten Vorlauftemperaturregelung, Zeitprogramme für Heizen, Kühlen, WW und Zirkulation, 3,5" Farbdisplay mit Klartextanzeige.

Wärmepumpe CHA-Monoblock:
Mit integr. 9kW E-Heizelement und energieff. Ausführung. Modulierend, Heiz- und Kühlbetrieb, WW-Bereitung. Natürliches Kältem. R290. Vorlauftemp. bis 70°C im reinen WP-Betrieb. EHPA-zertifiziert, SG-ready, hybridfähig. Außeneinheit: Stufenlose Leistungsregelung, Inverter. Zwei separat el. gesteuerte Expansionsventile. Rippenrohrverdampfer aus Kupferrohr mit aufgepr. Alu-Lamellen und hydrophober Schutzbeschichtung. Im Gehäuse integr. Metallschutzgitter. Wärmegedämmter Plattenwärmetauscher (Edelstahl 1.4301) als Verflüssiger. Vorlauf- und Rücklaufsensoren im Gerät integriert. Hydr. und el. Anschluss unter- und rückseitig zubehörlos. Hohe JAZ durch optimierten Verdampfer und EC-Eulenflügelaxialventilator. EEK Raumheizung Mitteltemperatur: A++.
Aufstellung der Außeneinheit und Sicherheitsabstände gemäß der WOLF Montage- und Bedienungsanleitung.
Kältekreis nach Druckgeräte Richtlinie 2014/68/EU mit hermetisch gekapseltem Scroll-Verdichter. Nachtbetrieb und Schallentkopplung. Heizbetrieb: max. Heizwassertemp. von 75°C mit E-heizelement. Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt. Außeneinheit Aufstellung auf Boden oder Boden- bzw. Wand-konsole. Vor- und Rücklaufleitung zwischen Außen- und Inneneinheit bauseits. Verdampferabtauung über Kreislaufumkehr. Inneneinheit: HE-Pumpe EEi <= 0.21 für Heizkreis und WW-Betrieb integriert. Spreizungsregelung über Pumpendreh-zahl. 3-Wege-Umschaltventil für Heiz-/Kühl-/Warmwasserbetrieb.
Integr. Wärmemengenzähler nach BAFA mittels Durchflusssensor. 9kW (400V) E-Heizelement. Warnmeldung bei niedrigem Wasserdruck mit Heizwasserdrucksensor. Inneneinheit gedämmt inkl. Heizkreissicherheitsventil 3bar mit Kunst-stoffablaufschlauch (Innen-Ø 19 mm), manuellem Entlüfter und analogem Druckmanometer. Regler mit Steuer- und Überwachungsorganen der ges. WP.
Eingänge der Regelung: eBUS, Speicher-fühler, Außenfühler, S0-Schnittstelle/ EVU/ Smart Grid/ PV-Anhebung, 3 parametrierbare Eingänge für Sammler-fühler/ Taupunktwächter/ Ext. An-steuerung 0-10V. Ausgänge: Ext. Heiz-kreispumpe, Anforderung 2. Wärme-erzeugers, Ext. 3-Wege-Umschalt-ventil für den Kühlbetrieb, Zirkulations-pumpe, 3 parametrierbare Ausgänge. Vorbereitet für WOLF Link home.
Hydr. Anschlüsse DN28 (Glattrohr).

Technische Daten Außenmodul:
Wärmepumpenart Luft / Wasser Monoblock
Konformität CE
Abmessungen: (BxHxT) incl. Füße, incl. Fronttüren:
Außeneinheit1286x979x586mm
Inneneinheit 440x790x340mm
Gewicht: Außeneinheit152kg, Inneneinheit 27kg

Kältekreis:
Kältemitteltyp/GWP R290/3
Füllmenge/CO2eq 3,1/0,009kg/t
Kältemittelöl PZ46M
Füllmenge Kältemittelöl 900ml
Kompressor-Typ Scroll

Heizleistung/COP bei Nennleistung nach EN14511:
A2/W35: 5,15 / 4,54
A7/W35: 4,50 / 5,47
A10/W35: 2,97 / 5,88
A-7/W35: 5,88 / 2,73
Leistungsbereich bei:
A2/W35kW 1,9-7,0
A7/W35kW 2,2-7,0
A-7/W35kW 1,6-6,9

Kühlleistung / EER bei (Nennleistung nach EN14511)
A35/W18: 5,01 / 5,83
A35/W7: 3,43 / 3,86
Leistungsbereich Verdichter bei
A35/W18: 2,3 - 7,0
A35/W/: 1,9 - 6,5

Schall AußeneinheitA7/W55 (in Anlehnung an EN 12102/EN ISO9614-2)
Schallleistungspegel:
bei Nenn-Wärmeleistung (ErP) 52dB(A)
Tag max. 58dB(A)
im reduziertem Nachtbetrieb 49dB(A)
Schalldruckpegel im reduziertem Nachtbetrieb (in 3m Entfernung, frei aufgestellt) 32dB(A)

Einsatzgrenzen Temperatur Betriebsgrenzen:
Heizbetrieb +15° - +70°C
Kühlbetrieb +7° - +30°C
max. Heizwassertemperatur mit E-Heizung 75°C
Luft Heizbetrieb min/max. -22° / +40°C
Luft Kühlbetrieb min/max. +10° / +45°C

Heizwasser:
Mindestvolumenstrom für Abtauung 20L/min
Restförderhöhe bei min. Volumenstrom für Abtauung 610mbar
maximaler Betriebsdruck Heizkreis 3bar
Wärmequelle
Luftvolumenstrom im Nennbetriebspunkt 3.300m³/h

Anschlüsse
Inneneinheit: Vorlauf von AußeneinheitHeizung/Warmwasser 28x1
Außeneinheit Vorlauf/Rücklauf G1¼" IG
Kondensatwasseranschluss DN50

Elektrik Außeneinheit:
Netzanschluss / Absicherung Steuerspannung 1NPE, 230VAC, 50Hz / 16A (B)
Leistungsaufnahme Standby 13W
Leistung/Strom/cos(A7/W35) 509W/2,2A/0,8
max. Leistungsaufnahme Verdichter innerhalb der Einsatzgrenzen 3,7kW
max. Verdichterstrom innerhalb der Einsatzgrenzen 9,6A
Maximale Anzahl Verdichterstartspro Stunde 6
Schutzart AußeneinheitIP 24

Elektrik Inneneinheit:
Netzanschluss / Absicherung Außeneinheit, Elektroheizelement 3PE,400VAC,50Hz/20A(B)
Steuerspannung 1NPE,230VAC,50Hz/16A(B)
Leistungsaufnahme Elektroheizelement 9kW
Heizkreispumpe/Standby 3-75W/2W
Maximale Stromaufnahme Elektroheizelement (9kW) A 13 (400VAC)
Schutzart Inneneinheit IP 20

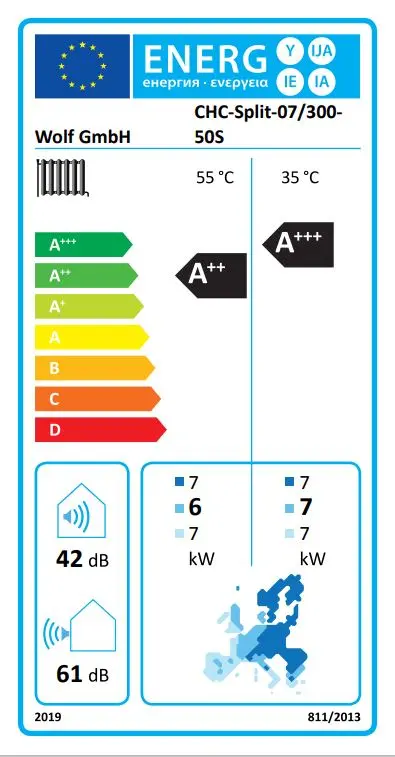

Energieeffizienzklasse: Raumheizung Niedertemperatur: A+++, Raumheizung Mitteltemperatur: A++, Warmwasserspeicher: C, Pufferspeicher: A
Speicherinhalt: Pufferspeicher 49L, Warmwasserspeicher 280L
Leistungskennzahl NL50: 3,2
Abmessungen (BxHxT): 600x1829x999mm
Gewicht: Warmwasserspeicher 140kg, Pufferspeicher 22kg
Anschlüsse: G1" VL/RL und G¾"kW, WW, Zirkulation von oben
